Géométrie laser et scan 3D : mesurer l’existant avant de décider
Avec la géométrie laser, ADM contrôle la planéité, la rectitude, le parallélisme et la position d’éléments industriels. Le scan 3D complète ces mesures pour documenter une installation, préparer une modification ou produire un jumeau numérique exploitable.
Un défaut de précision, une transformation ou une référence à établir
Le contrôle géométrique apporte des données objectives lorsque la qualité obtenue, la position d’un équipement ou la cohérence d’un ensemble ne peuvent plus être validées par l’observation seule.
Avant une modification
Relevé d’une installation existante, préparation d’une implantation, rétroconception, remplacement d’un équipement ou création d’interfaces.
Face à un défaut constaté
Défaut de production, usure irrégulière, dérive de trajectoire, difficulté de guidage ou perte de précision d’une machine.
Pour réceptionner ou comparer
État de référence, contrôle après travaux, comparaison avant / après ou vérification selon une spécification constructeur ou client.
Transformer une géométrie réelle en écarts compréhensibles
Une mesure géométrique compare des points, des lignes, des plans ou des axes à une référence définie pour l’intervention. Selon l’objectif, cette référence peut être un plan optimisé, un élément fonctionnel, un axe de référence ou une prescription existante.
ADM choisit le moyen de mesure et la méthode en fonction de la dimension de l’ensemble, de l’accessibilité, de la précision recherchée et du livrable attendu.
Six applications de géométrie industrielle pour répondre aux besoins du terrain
Chaque intervention est construite à partir de la fonction de l’équipement et de la décision attendue : accepter, régler, corriger, comparer ou reconstruire.

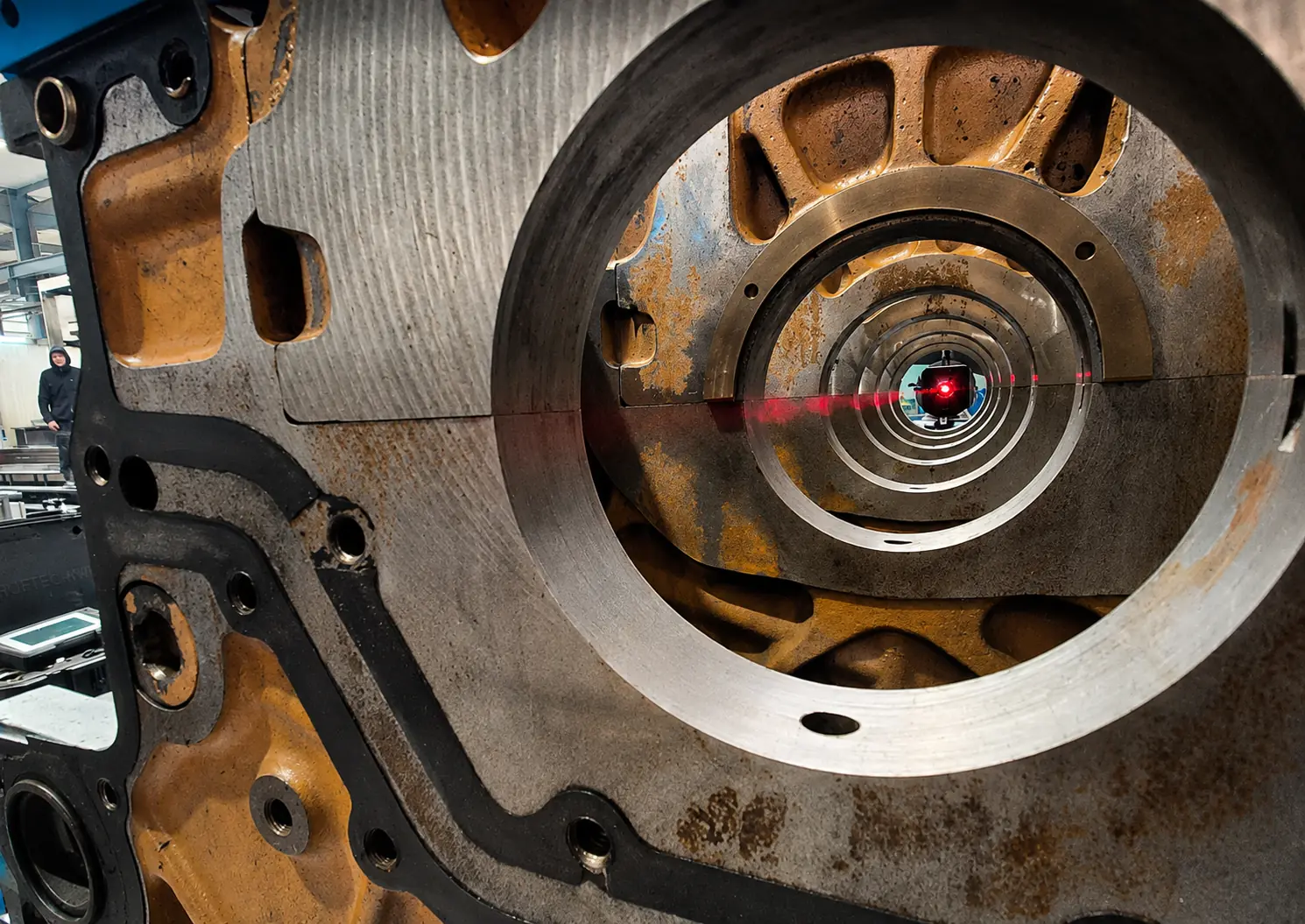

Alignement de paliers
Contrôle de la position relative des paliers, alésages ou logements afin d’évaluer la cohérence d’une ligne d’axe et de définir les corrections nécessaires.

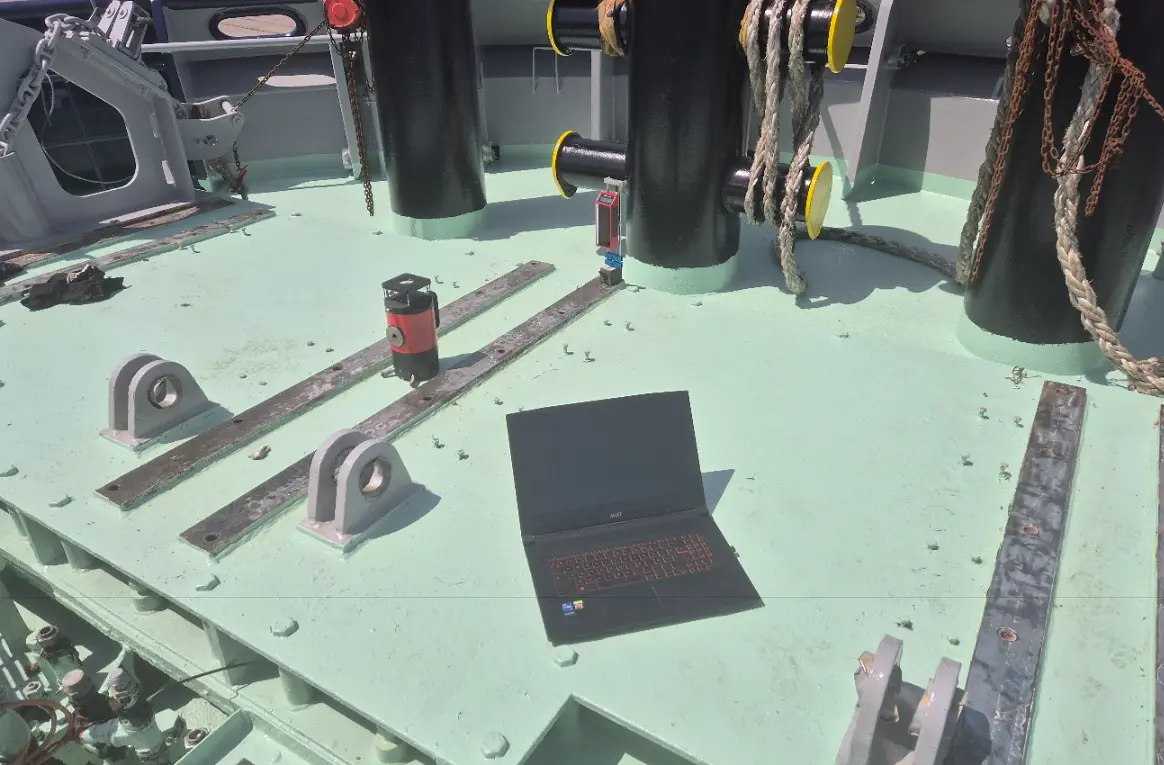

Planéité et nivellement
Contrôle de tables, châssis, embases, structures, chemins de roulement ou surfaces d’appui. Nous cartographions ensuite les écarts par rapport au référentiel défini.

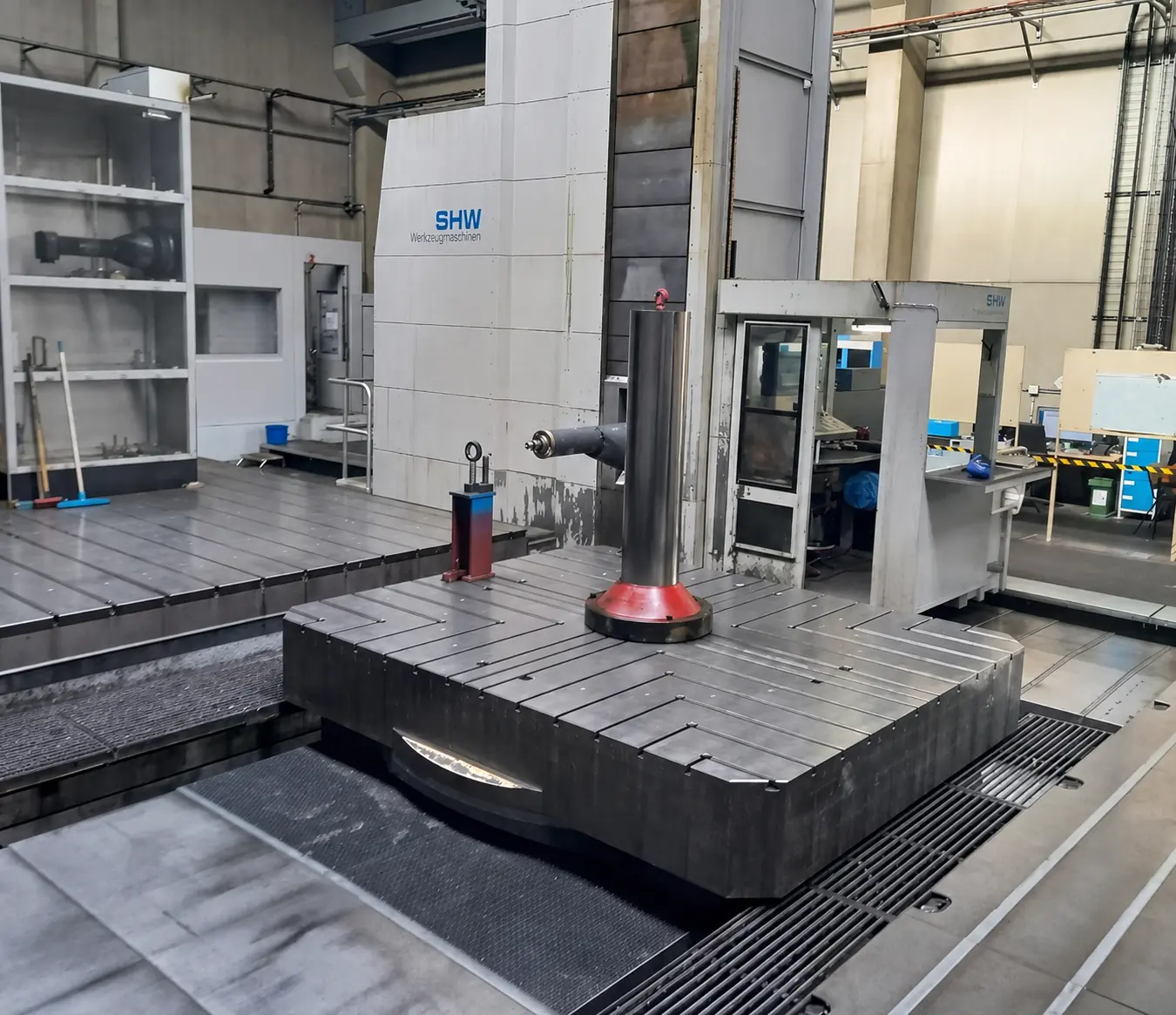

Géométrie de machines-outils
Mesure de glissières, rails, déplacements de chariots, axes de broche et éléments de guidage pour localiser l’origine géométrique d’un défaut de précision.

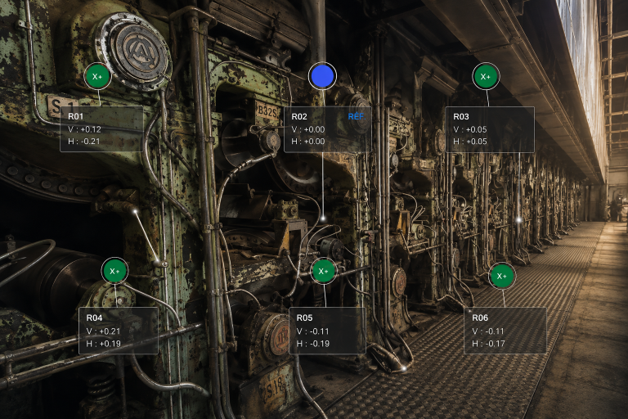

Parallélisme de rouleaux
Contrôle de la position relative des rouleaux dans les plans horizontal et vertical. ADM identifie les écarts et peut accompagner les réglages sur site.
Scan 3D
Acquisition d’un nuage de points pour documenter une installation, préparer une modification, contrôler des encombrements ou créer une base de modélisation.

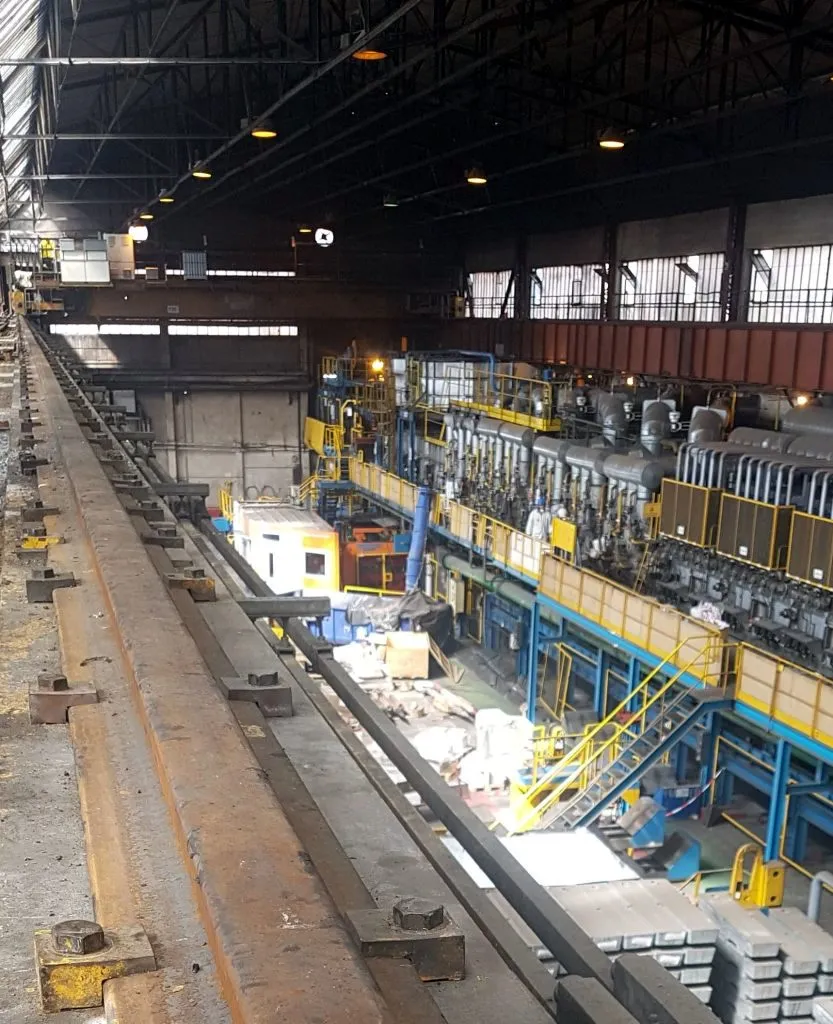

Contrôle de pont roulant
Mesure de la rectitude, du nivellement, de l’écartement et de la position relative des rails afin d’objectiver les défauts de roulement et de guidage.
Voir le contrôle géométrique des rails de pont roulantDécouvrir le contrôle des rails →De la fonction à contrôler au rapport exploitable
La qualité d’une mesure dépend autant du référentiel choisi et de la préparation que de l’instrument utilisé.
Comprendre la décision attendue
Identification du défaut observé, de la fonction mécanique concernée, de la zone à mesurer et de l’usage futur des résultats.
Définir le référentiel
Choix des axes, plans, lignes ou éléments fonctionnels servant de référence. Nous vérifions aussi les tolérances disponibles et les conditions de comparaison.
Préparer et stabiliser la mesure
Contrôle des accès, de la visibilité, des appuis instrumentaux, de l’environnement et des conditions pouvant influencer la répétabilité.
Acquérir et contrôler les données
Nous mesurons ensuite les points selon un maillage adapté. Des acquisitions répétées ou complémentaires vérifient la cohérence des résultats.
Analyser les écarts
Nous calculons les données dans le système de coordonnées retenu. ADM distingue les écarts mesurés, leur incidence fonctionnelle et les réserves d’interprétation.
Guider la décision
Le rapport présente les résultats, les zones concernées et, selon le périmètre convenu, les corrections ou contrôles complémentaires recommandés.
Des contrôles adaptés aux géométries complexes
La méthode peut combiner plusieurs types de mesures lorsque la fonction de l’installation dépend de relations géométriques multiples.
Alignement d’alésages et de paliers
Contrôle de la position relative d’alésages, de logements ou de paliers afin d’évaluer la cohérence d’une ligne d’axe.
Perpendicularité et équerrage
Vérification de la relation angulaire entre axes, plans, guidages ou chariots sur des équipements industriels.
Concentricité et coaxialité
Mesure de l’écart entre plusieurs éléments cylindriques ou axes théoriques partageant une fonction commune.
Implantation et positionnement
Relevé ou matérialisation de références pour installer, déplacer ou contrôler des équipements et structures.
Voies et rails de roulement
Contrôle de rectitude, d’écartement, de niveau et de position relative selon le périmètre et les exigences définis.
Machines-outils et grands ensembles
Diagnostic géométrique ciblé ou état de référence avant et après une intervention de maintenance.
Des résultats traçables, reliés à la problématique initiale
Le rapport permet au responsable maintenance, au bureau d’études ou au chef de projet de comprendre les références utilisées, les écarts observés et les conséquences pour la suite des travaux.
Les informations qui sécurisent le périmètre et la durée
Un échange préalable permet de confirmer la technologie adaptée, les accès nécessaires et le format de résultat utile.
Définir la fonction
- Équipement et zone concernés
- Défaut ou décision à documenter
- Plans, photos et historique disponibles
Préciser la référence
- Élément fixe ou repère existant
- Tolérances constructeur ou client
- Comparaison avant / après souhaitée
Organiser les conditions
- Accès et visibilité des zones
- État de fonctionnement ou consignation
- Stabilité de l’environnement et assistance prévue
Le bon moyen de mesure pour la bonne échelle
ADM sélectionne la technologie qui répond au besoin fonctionnel, sans imposer un instrument unique à toutes les configurations.
Les systèmes INCLINEO et LEVALIGN font partie de nos moyens de contrôle, selon la géométrie à mesurer. Le logiciel GEO CENTER complète ces moyens pour exploiter les relevés.
Nous choisissons ainsi les instruments adaptés aux contrôles de lignes, de plans et d’axes, selon la configuration.
Acquisition globale d’un environnement ou d’un équipement sous forme de nuage de points. Les données peuvent servir au contrôle, à la documentation, à la comparaison ou à la modélisation.
Préparer un contrôle de géométrie laser ou un scan 3D
Quelle différence entre géométrie laser et scan 3D ?
La géométrie laser réalise des contrôles ciblés de lignes, plans ou axes avec un référentiel défini. Le scan 3D capture un grand nombre de points pour représenter globalement un environnement ou un équipement. Les deux technologies peuvent être complémentaires.
Peut-on contrôler une machine sans la démonter ?
De nombreux contrôles sont réalisables sur site sans démontage complet. La faisabilité dépend toutefois de l’accès aux surfaces, axes ou points utiles et de la visibilité nécessaire aux instruments.
ADM peut-il accompagner les réglages ?
Oui, lorsque le périmètre le prévoit et que les moyens mécaniques sont disponibles. ADM mesure, calcule les corrections et accompagne leur mise en œuvre. Avant l’intervention, nous convenons ensemble de la répartition des opérations.
Comment sont définies les tolérances ?
Nous utilisons en priorité les exigences du constructeur ou les spécifications client validées. Lorsqu’elles n’existent pas, le critère fonctionnel retenu et les règles de décision sont explicités.
Quels fichiers peuvent être livrés après un scan 3D ?
Le format dépend de l’usage prévu, du logiciel destinataire et du périmètre convenu : nuage de points, vues, mesures, comparaison ou support à la modélisation. Le besoin doit être défini avant l’acquisition.
Intervenez-vous sur de grandes installations ?
Oui. La stratégie est adaptée à la portée, aux accès et à la précision recherchée. Une étude préalable permet de définir les stations, les références et les moyens nécessaires.
Indiquez l’équipement, la géométrie à contrôler et la décision attendue
Des photos, un plan et la tolérance recherchée permettent de confirmer rapidement la méthode, les accès et le livrable adaptés.
