Cales de réglage pour pieds de machines
Les cales d’alignement se placent entre le pied de la machine et son support pour ajuster sa hauteur lors d’un alignement. ADM propose cinq formats rectangulaires et six épaisseurs, en lots de 10 cales identiques ou en assortiments de 60 cales. Choisissez selon votre surface d’appui et votre vis, puis composez votre demande de proforma.
Pour votre intervention, découvrez aussi la location d’appareils d’alignement laser et la prestation d’alignement laser ADM.
1. Choisissez votre format
Vérifiez la surface d’appui, puis la taille de votre vis. Vous pouvez réunir plusieurs formats dans la même demande.
CHOISIR LE BON FORMAT
Type A · Vis M12 maxi
Dimensions et aide au choix
La taille de vis est une aide au choix. Vérifiez aussi que la cale convient à la surface d’appui de votre machine. Les dimensions ci-dessous sont exprimées en millimètres.
| Type | Longueur | Largeur | Fente | Vis maxi |
|---|---|---|---|---|
| A | 60 | 50 | 15 | M12 |
| B | 80 | 70 | 22 | M18 |
| C | 100 | 80 | 32 | M27 |
| D | 130 | 105 | 44 | M36 |
| E | 200 | 165 | 58 | M52 |
Six épaisseurs : 0,1 mm ; 0,2 mm ; 0,4 mm ; 0,7 mm ; 1 mm ; 2 mm. Lots de 10 cales identiques ou assortiment de 60 cales dans un même format.

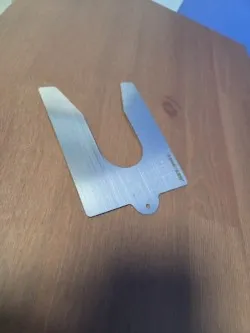

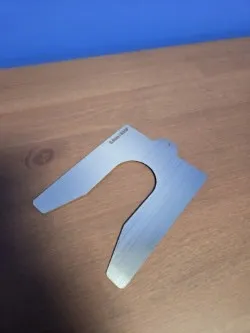

Photos de référence de la cale, sous deux angles. Le format et l’épaisseur de votre demande figurent dans votre sélection.
Besoin d’une tolérance d’épaisseur, d’une nuance d’inox précise ou d’un justificatif matière ? Demandez confirmation à Lionel avant votre commande.
2. Choisissez le contenu
0,1 mm · 0,2 mm · 0,4 mm · 0,7 mm · 1 mm · 2 mm — 10 cales de chaque.
UN ASSORTIMENT · 60 CALES

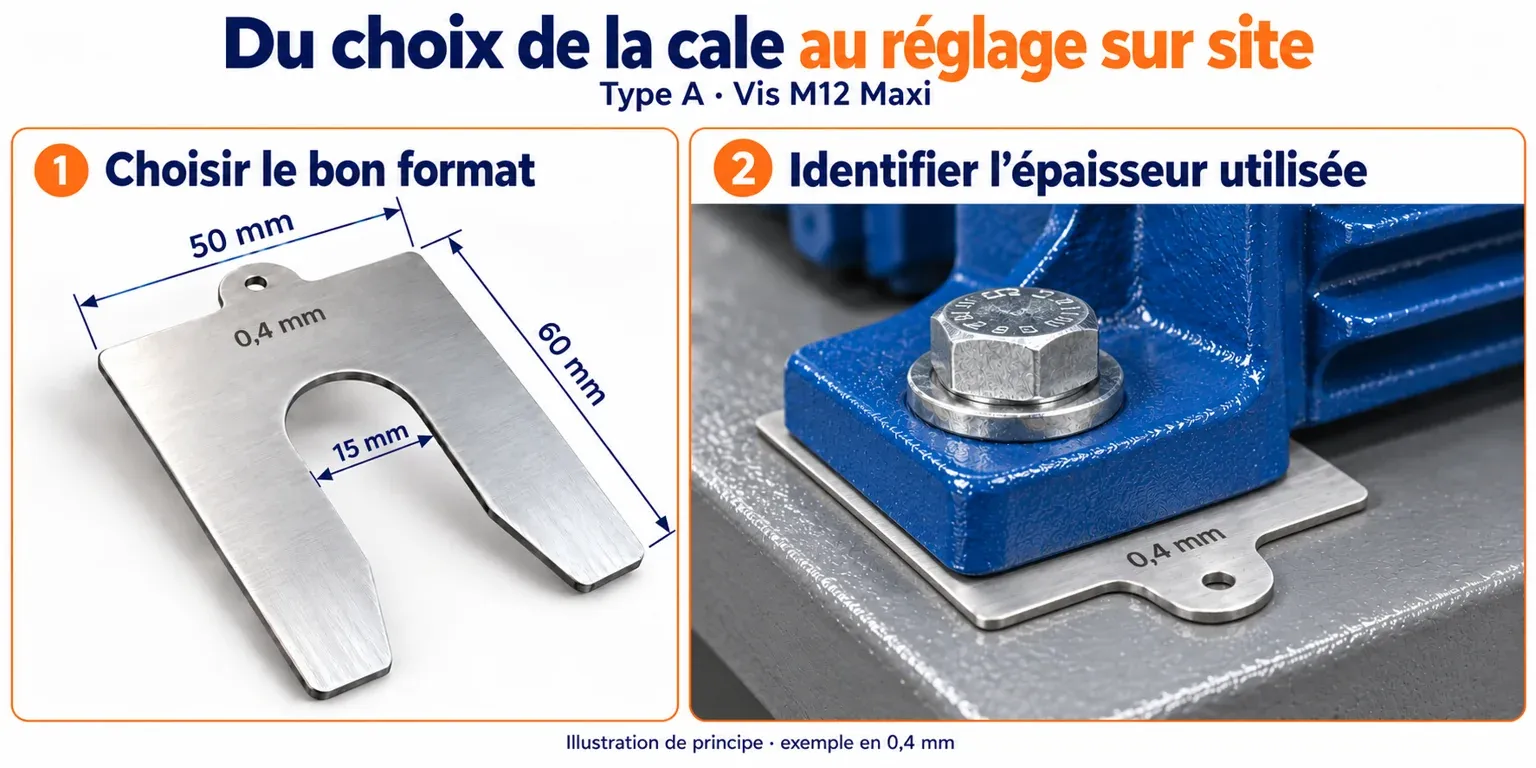

Illustrations de présentation : exemple type A. Le marquage 0,4 mm du lot simple est illustratif ; les épaisseurs et quantités commandées sont celles de votre sélection. Sans coffret.
Bien choisir vos cales d’alignement
Comment choisir le format de cale ?
Comparez la longueur et la largeur du format à la surface d’appui du pied de machine. Vérifiez ensuite la largeur de fente et la taille maximale de vis. La vis seule ne suffit pas à déterminer le format adapté ; Lionel peut vous conseiller.
Quelle différence entre un lot de 10 et un assortiment de 60 cales ?
Un lot de 10 contient dix cales du même format et de la même épaisseur. Un assortiment de 60 contient dix cales de chaque épaisseur : 0,1 mm ; 0,2 mm ; 0,4 mm ; 0,7 mm ; 1 mm ; 2 mm, dans un même format. Le coffret n’est pas inclus.
Puis-je réunir plusieurs formats et épaisseurs ?
Oui. Ajoutez successivement vos lots ou assortiments à « Votre demande ». Vous pouvez modifier les quantités dans le récapitulatif avant de renseigner vos coordonnées.
Comment recevoir une proforma pour mes cales ?
Composez votre sélection, puis renseignez vos coordonnées dans le formulaire Google ADM. Les références et quantités sont reprises automatiquement. ADM vérifie les conditions de fourniture avant de transmettre la proforma. Aucun paiement en ligne n’est demandé ; tarifs et transport figurent uniquement sur la proforma.
