Maintenance conditionnelle

Suivi vibratoire périodique des machines tournantes

Une mesure vibratoire ponctuelle donne une photographie. Un suivi périodique raconte l’évolution de la machine.

Vous souhaitez préparer vos arrêts, mais vous manquez de recul sur une machine critique ? Le suivi vibratoire périodique donne une référence et aide à distinguer un comportement stable d’une dérive.

Mettre en place un suivi Former vos équipes →

Catégorie IIIAnalystes vibratoires

Mesures sur siteMachines en fonctionnement

Rapport exploitableConstats et recommandations

Contact directVotre interlocuteur technique

Pourquoi suivre ?

Le suivi transforme la mesure en décision.

machine critique pour la production ;
équipements identiques à comparer ;
historique de pannes répétitives ;
intervention récente à contrôler ;
volonté de planifier les arrêts plutôt que les subir ;
structuration de la maintenance conditionnelle.

Ce que le suivi vibratoire périodique compare

Le suivi peut porter sur les niveaux globaux, spectres, signatures de roulement, fréquences d’engrènement, fréquences de rotation, tendances par point de mesure et changements après intervention.

Mesures vibratoires ADM sur une machine industrielle — Illustration de la méthode ADM : acquisition sur site et interprétation des signatures.

Cas technique anonymisé · Deux visites comparées

La courbe baisse : la machine va-t-elle vraiment mieux ?

Votre machine reste bruyante, mais l’indicateur diminue. Avant de conclure à une amélioration, il faut vérifier ce qui a changé entre les relevés.

Une coupeuse contrôlée en juin puis en octobre

Le premier diagnostic relève un problème d’engrènement. Lors de la visite suivante, cette signature reste présente, avec peu de variation. Les mesures ne mettent pas en évidence de défaut de roulement.

Le rapport signale aussi une vitesse de rotation différente. La baisse du niveau d’enveloppe doit donc être interprétée avec cette condition de fonctionnement.

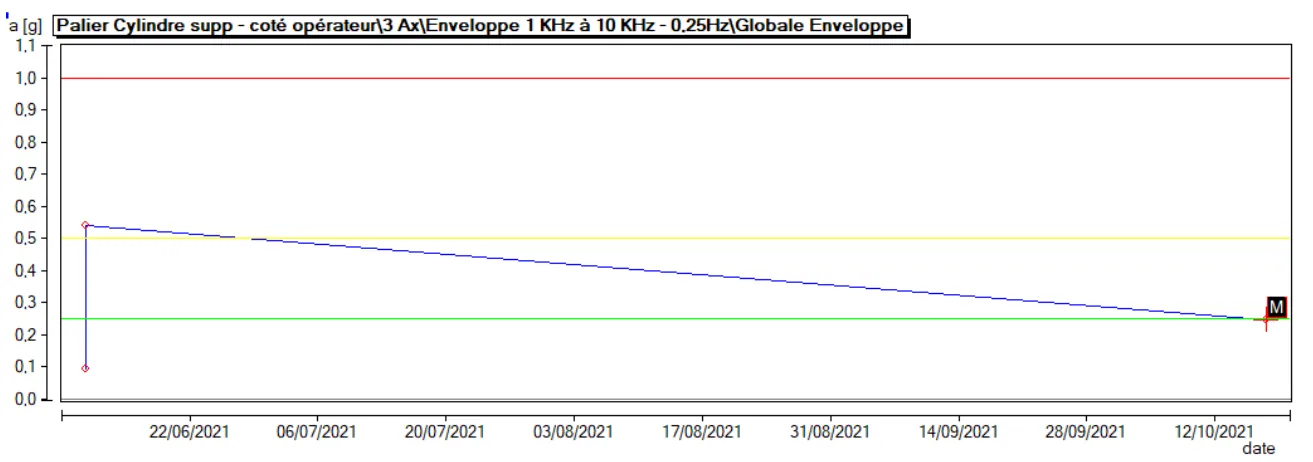

Courbe réelle de suivi vibratoire : niveau d’enveloppe en baisse entre les relevés de juin et octobre — Extrait du rapport ADM. La ligne relie des relevés ponctuels : il ne s’agit pas d’une acquisition continue. Les seuils affichés appartiennent à cette configuration. Ouvrir l’image pour l’agrandir.

Ce que l’on observeLe niveau d’enveloppe diminue entre les visites.

Ce que l’on recoupeLa vitesse a changé ; la signature d’engrènement et le bruit restent présents.

La décision utileInspecter les dentures et poursuivre la surveillance pour suivre leur évolution.

Le suivi évite de confondre une variation de mesure avec la disparition d’un défaut. Pour comprendre les signatures concernées, consultez le diagnostic des engrenages et réducteurs.

Lecture du rapport

Un classement compréhensible par tous.

bon fonctionnement ;
acceptable avec suivi ;
restrictif avec intervention à planifier ;
défavorable avec action rapide ;
évolution entre visites ;
priorités par machine.

De la mesure à la décision

Des résultats que votre équipe peut exploiter

Le tableau de bord situe l’état des équipements. Les analyses détaillées expliquent les anomalies et les actions à préparer.

Vous disposez d’un support pour échanger avec la maintenance, hiérarchiser les priorités et vérifier la suite donnée au diagnostic.

Exemple de présentation d’un rapport d’analyse vibratoire ADM — Aperçu du format de rapport ADM. Le contenu est adapté à la machine et au diagnostic.

Pour aller plus loin

Relier le diagnostic aux bonnes actions

Organiser votre suivi

Un parcours adapté à vos machines critiques

1. Choisir les équipementsRecenser les enjeux de production, les pannes passées et les accès de mesure.

2. Construire la référenceRepérer les points, relever vitesse et charge, puis conserver les premières signatures.

3. Ajuster les visitesComparer les résultats, fixer les priorités et adapter la fréquence aux évolutions.

Une alerte sur un palier peut conduire à rechercher un défaut de roulement. Si votre équipe réalise les collectes, la formation en analyse vibratoire aide à rendre les relevés comparables.
