Diagnostic des transmissions industrielles
Analyse vibratoire de réducteur et motoréducteur
L’analyse vibratoire de réducteur aide à localiser une anomalie sur une transmission. Le bruit vient-il du moteur, du réducteur ou de l’ensemble entraîné ? ADM mesure et compare les signatures avant de recommander une action.
Le bruit revient à chaque inversion de marche et vous hésitez entre remplacer le moteur ou ouvrir le réducteur ? Les comparaisons de mesure donnent un point de départ pour cibler l’organe concerné.
Votre question de maintenance
Identifier l’organe concerné avant d’engager les travaux
Un motoréducteur rassemble plusieurs sources de vibration. L’analyse doit distinguer le comportement du moteur, des engrenages et des roulements, tout en tenant compte de la charge et du montage.
ADM intervient pour un diagnostic ponctuel, un contrôle après travaux ou un suivi de transmission critique.
Les signes à décrire
- Bruit apparu après un incident de fonctionnement.
- Vibration différente en marche avant et en marche arrière.
- Évolution à vitesse ou à charge comparable.
- Échauffement ou jeu constaté lors de la maintenance.
- Doute entre une anomalie moteur et un défaut du réducteur.
Lecture de la transmission
Analyse vibratoire de réducteur : replacer chaque signature
La présence d’une fréquence d’engrènement est attendue sur un réducteur. Son interprétation dépend notamment de la cinématique, de ses évolutions et des autres indices disponibles.
Méthode ADM
Comparer les points et les conditions de fonctionnement
Nous mesurons les paliers accessibles du moteur et du réducteur. Les signaux temporels, les spectres et les indicateurs globaux sont analysés ensemble.
Lorsque l’exploitation le permet, une comparaison entre sens de rotation ou états de charge peut aider à comprendre le phénomène. Les conditions de chaque relevé restent documentées.
Les vitesses, le rapport de réduction et les dentures disponibles facilitent l’interprétation. Un contrôle mécanique ou une inspection peuvent ensuite confirmer l’hypothèse retenue.
Cas technique anonymisé · Machine de manutention
Un bruit après incident : moteur ou réducteur ?

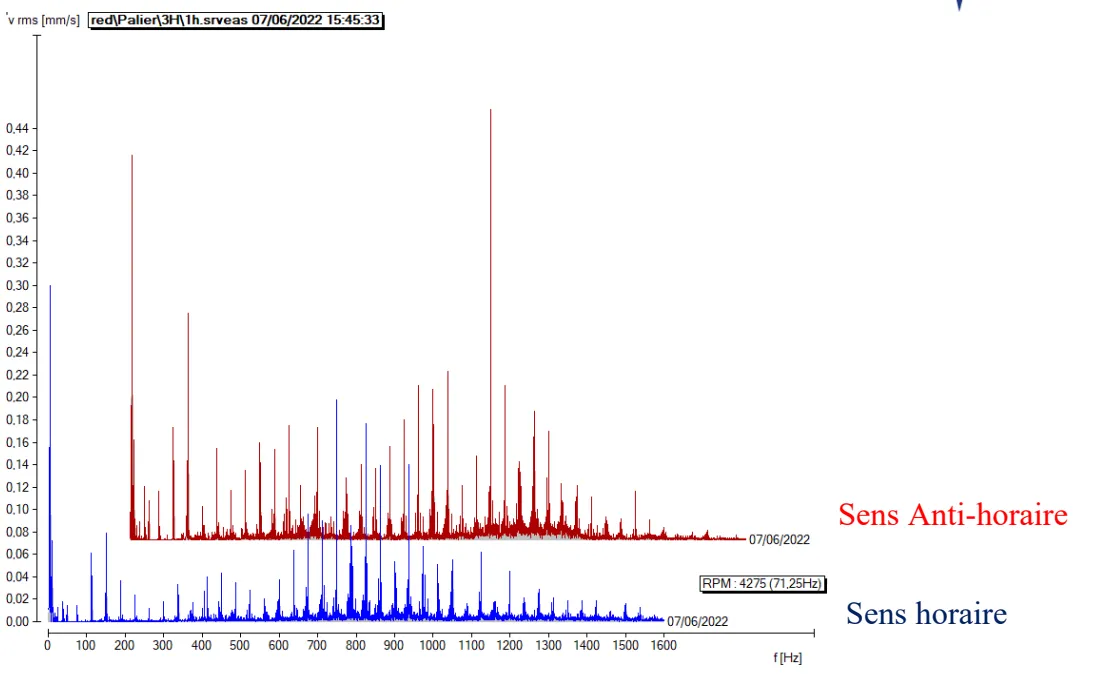

Le sens de rotation apporte un indice déterminant
Un motoréducteur devient bruyant après un incident. ADM réalise les mesures pour déterminer lequel des deux organes est concerné.
Constat : les mesures montrent de nombreuses harmoniques de la vitesse de rotation. Le comportement varie selon le sens de marche. Le rapport relie ces indices à un jeu anormal et à un marquage de denture sur l’arbre grande vitesse du réducteur.
Interprétation : les signatures observées orientent le diagnostic vers le réducteur. Les mesures de cette intervention ne mettent pas en évidence de signature caractéristique de défaut de roulement.
Recommandation : prévoir la révision du réducteur. La maintenance dispose ainsi d’une orientation argumentée pour cibler l’organe concerné.
Le rapport relève aussi une valeur globale de 0,93 mm/s RMS. Ce seul niveau ne résume pas le défaut : la forme du spectre et le comportement selon le sens de marche orientent la décision.
Votre livrable
Une synthèse pour préparer les bonnes actions
Le rapport distingue les mesures, leur interprétation et les contrôles complémentaires. Vous retrouvez les points concernés, les priorités et les conditions de fonctionnement du relevé.
Après une correction, un nouveau contrôle dans des conditions comparables permet d’évaluer son effet et de constituer une référence de suivi.
Poursuivre votre recherche
Du diagnostic aux actions de maintenance
Questions fréquentes
Préparer votre diagnostic
Une fréquence d’engrènement signale-t-elle une dent abîmée ?
Pas à elle seule. Elle fait partie du fonctionnement d’un réducteur. Son évolution, les autres signatures et le contexte permettent d’évaluer son caractère anormal.
Peut-on distinguer le moteur du réducteur ?
La comparaison des points et des signatures peut orienter le diagnostic, comme dans le cas présenté. Une inspection complémentaire reste parfois nécessaire pour confirmer le défaut.
Quelles informations transmettre avant l’intervention ?
Précisez le symptôme, la vitesse, la charge, l’historique des travaux et les accès disponibles. Une photo ou un ancien rapport aide à préparer les points de mesure.
