Rails de pont roulant : fixations et réglage

Jonction décalée entre deux rails de pont roulant, constat du rapport ADM
Géométrie laser · Contrôle des chemins de roulement
CAS TECHNIQUE ADM · INSTALLATION ANONYMISÉE

Rails de pont roulant : vérifier les fixations avant de régler

Un contrôle des rails de pont roulant ne se résume pas à une courbe. Dans ce cas industriel, ADM a rapproché les mesures de rectitude des observations sur les jonctions et les fixations. Le responsable maintenance dispose ainsi d’éléments pour préparer la suite avec son prestataire de levage.

L’ENJEU

Comprendre ce qu’il faut reprendre

Avant de définir une reprise de réglage, il faut connaître la forme des deux files et les conditions de maintien du chemin de roulement. ADM a mesuré la rectitude horizontale des rails droit et gauche par rapport à un plan laser. Le rapport associe les valeurs relevées aux observations réalisées sur place.

MESURES ET CONSTATS

Deux files mesurées, des écarts documentés

16,95 mm

File droite

Amplitude des écarts relevés en rectitude horizontale.

17,15 mm

File gauche

Amplitude des écarts relevés en rectitude horizontale.

Chaque valeur représente la différence entre le minimum et le maximum des écarts relevés sur la file concernée. Il ne s’agit ni du décalage d’une jonction ni d’une correction locale à appliquer.

Les photos complètent les mesures des rails

Jonction décalée entre deux rails de pont roulant, constat du rapport ADM
Jonctions décalées. Le rapport documente des décalages visibles à la jonction des rails.

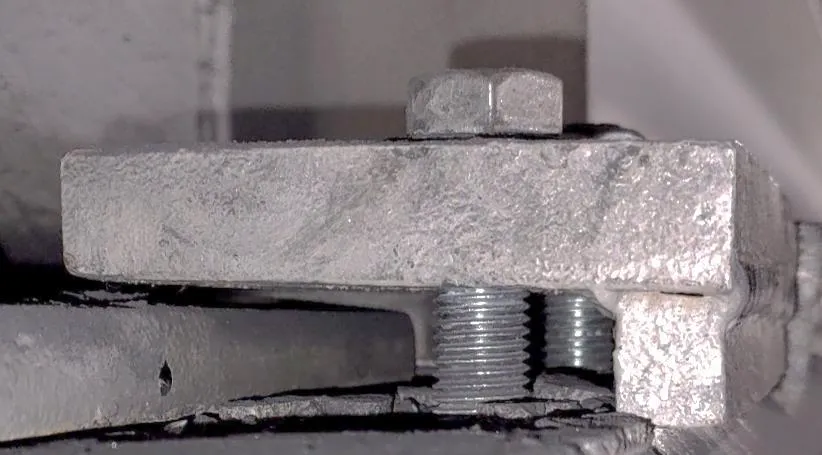

Bride et appuis du chemin de roulement présentant un maintien insuffisant
Fixations et appuis à examiner. Le rapport relève des brides desserrées ou sans appui et des fixations insuffisantes, parfois absentes.

Certaines cales reposent également sur une surface de béton très réduite. Ces observations concernent le maintien des chemins de roulement sur leurs supports.

ANALYSE ET DIAGNOSTIC

Regarder aussi ce qui maintient le rail

Les mesures décrivent la géométrie. Les observations attirent l’attention sur le maintien des chemins de roulement. Le rapport considère les défauts de fixation comme une cause probable des décalages. Cette hypothèse guide les vérifications ; elle ne constitue pas, à elle seule, une démonstration de causalité.

Pour la maintenance, l’intérêt est concret : disposer de constats sur les appuis et le bridage avant de définir les déplacements à apporter aux rails.

Préparer la suite avec l’entreprise de levage

  1. Examiner les fixations. Vérifier les brides et leurs appuis avec l’entreprise de levage.
  2. Définir les reprises et le réglage. Confronter les constats aux prescriptions applicables à l’installation.
  3. Contrôler après travaux. Prévoir une nouvelle mesure pour vérifier le résultat et établir une référence.

Ce cas documente un diagnostic. Il ne présente pas de mesure après correction ni de gain de durée de vie quantifié.

UN RAPPORT POUR AGIR

Des résultats utiles à vos techniciens

Vous recevez un rapport qui relie la zone mesurée, les références, les écarts et les observations. Selon la mission, il présente les recommandations et les pistes de réglage à confronter aux prescriptions de l’installation.

ADM intervient en appui de votre équipe : votre entreprise de maintenance ou d’installation garde la maîtrise des travaux. Retrouvez les autres applications de notre prestation de géométrie laser sur site.
