Réception et contrôle final

Contrôler les rails de pont roulant après remplacement

Après travaux, l’enjeu n’est pas seulement de dire si la voie est bonne. Il faut distinguer les zones remplacées, les parties conservées, les écarts résiduels et les corrections encore réalistes.

Voir la méthode Préparer le rapport

Réception indépendante

Séparer la qualité du remplacement de l’état global de l’installation.

Lorsqu’une partie seulement des rails est remplacée, la partie conservée peut influencer la classe globale. Le rapport doit présenter le résultat global et, si nécessaire, un zoom sur la zone réellement reprise.

ADM intervient comme tiers de mesure impartial. ADM ne réalise ni travaux correctifs ni réglages. Une assistance par la mesure est possible sur demande.

Avant remplacement

Relever l’état initial pour identifier les zones critiques et cadrer les reprises.

Pendant la réception

Contrôler appuis, jonctions et alignements intermédiaires lorsque la mission le prévoit.

Après remplacement

Documenter les écarts résiduels et transmettre les ajustements point par point.

Rapport attendu

Un document lisible par le client final et par l’entreprise de réglage.

Pour valoriser le travail réalisé, le rapport doit montrer les progrès mesurés, sans masquer les limites mécaniques restantes.

À conserver	Origine de mesure, zones neuves, zones conservées, conditions d’accès, référentiel retenu.
À expliquer	Écart maximum global, écart par critère, point limitant, influence des parties conservées.
À fournir	Tableau de corrections verticales et horizontales, sens de réglage, réserve éventuelle.
À conclure	Qualité du remplacement, conformité du périmètre contrôlé et actions restantes.

Vue longitudinale d’un rail de pont roulant et de ses fixations dans un hall industriel. — Vue longitudinale d’une file de rails et de son support.

Extraits de rapport

Du constat global aux corrections point par point.

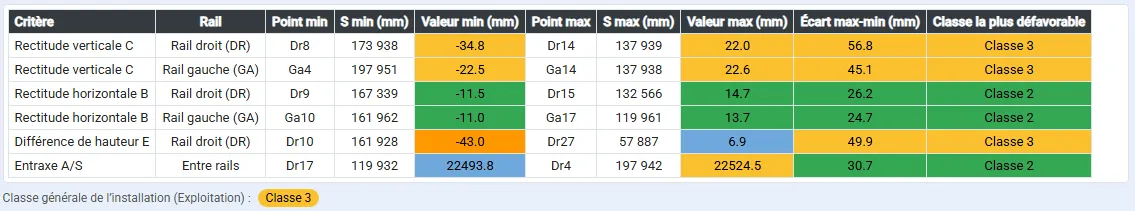

Écarts extrêmes et classes par critère sur l’ensemble de la voie, avec une classe générale 3 selon ce rapport. — Cet exemple inclut les portions existantes conservées. La classe générale 3 résulte des critères appliqués dans le rapport et ne constitue pas une autorisation d’exploitation.

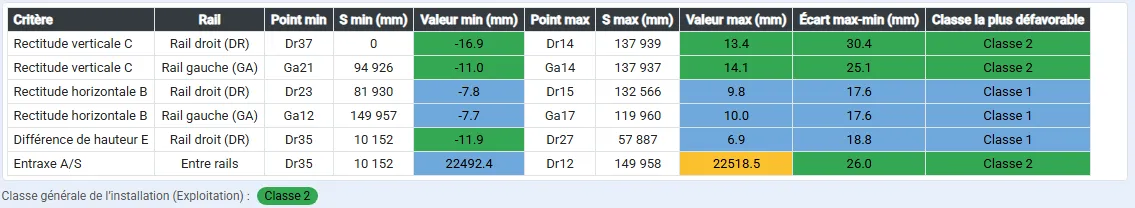

Écarts extrêmes sur la zone remplacée, avec une classe générale 2 selon les critères du rapport. — La zone remplacée est analysée séparément des portions conservées. Elle atteint ici la classe générale 2 selon les critères du rapport.

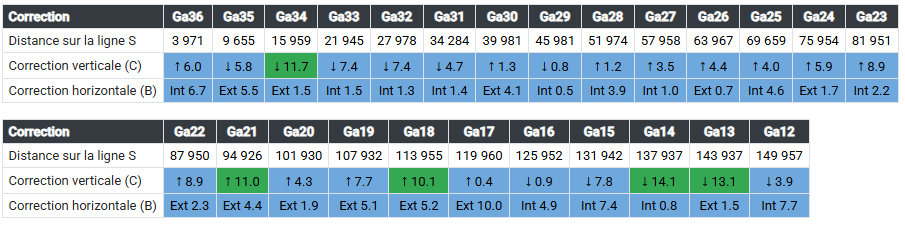

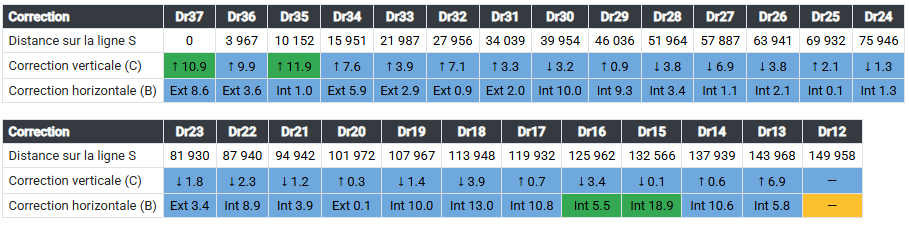

Corrections théoriques de la zone remplacée

Ces tableaux illustrent le livrable transmis aux équipes chargées du réglage. Ils ne constituent pas des consignes applicables à une autre voie. La faisabilité mécanique et les conditions d’intervention restent à définir avec le responsable technique.
