Machine neuve : pourquoi la réception vibratoire reste-t-elle indispensable ?
Une machine neuve, alignée et mise en service peut encore présenter un balourd, une contrainte de montage ou une transmission vibratoire anormale. La réception vibratoire objective son état réel en conditions nominales.
Neuf ne signifie pas automatiquement conforme
La réception vibratoire ne remplace pas les contrôles de montage. Elle les complète en vérifiant le comportement dynamique de l’ensemble réellement installé, à sa vitesse et à sa charge de fonctionnement.
Mesurer l’état initial
Les niveaux globaux et les spectres permettent de repérer les dépassements et de cibler les analyses complémentaires.
Relier le symptôme à une cause
Un niveau élevé doit être confronté à la fréquence, aux directions, aux points de mesure et aux conditions de fonctionnement.
Valider après correction
La réception définitive exige une mesure de contrôle après intervention et la vérification des anomalies résiduelles.

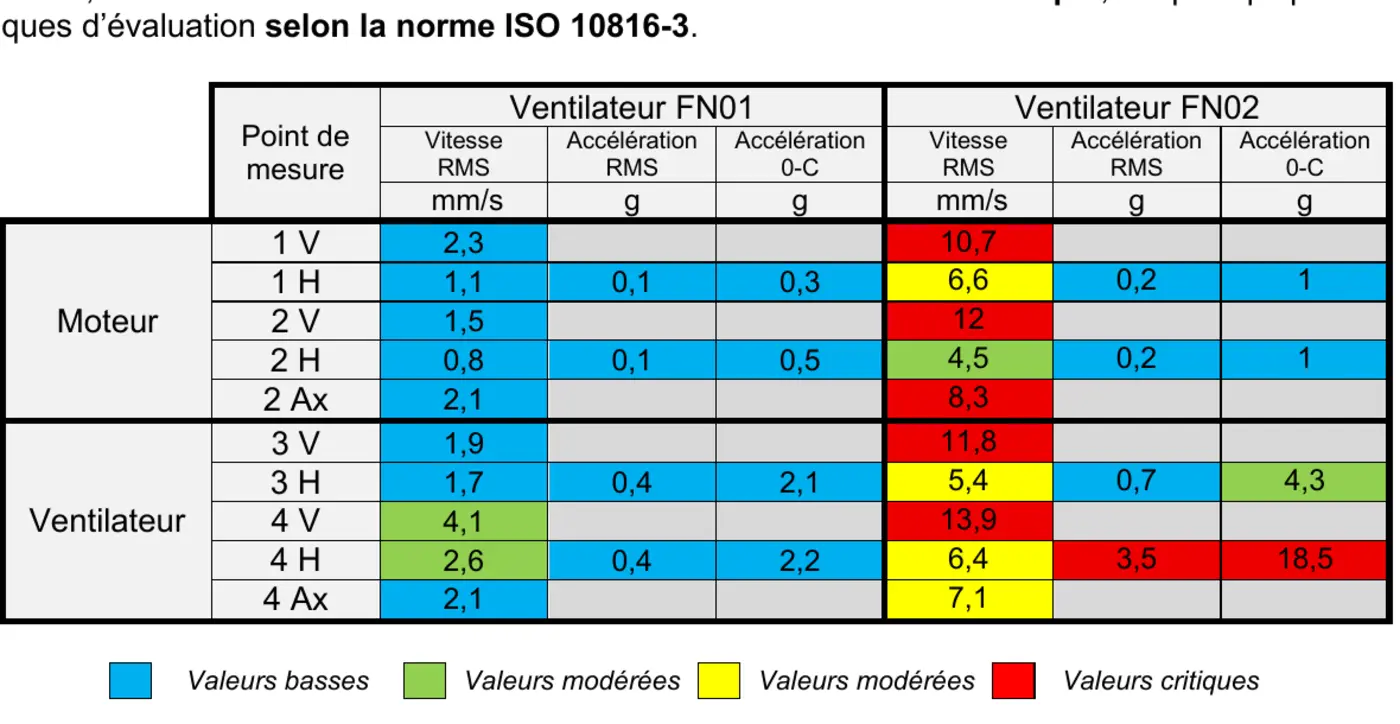

Deux ventilateurs neufs, deux comportements très différents
ADM intervient pour la réception vibratoire de deux ventilateurs industriels neufs. L’alignement des ensembles moteur-ventilateur avait déjà été corrigé. Les mesures sont réalisées à la vitesse nominale, ventelles ouvertes à 100 %, soit dans la condition de charge maximale attendue.
Le niveau global signale l’anomalie, le spectre oriente la décision
Une valeur globale élevée justifie une analyse détaillée. Elle ne suffit pas à identifier la cause. Sur le ventilateur le plus sollicité, les spectres en vitesse sont dominés par la fréquence de rotation sur le moteur et les paliers du ventilateur.
| Observation | Interprétation utile | Limite à conserver |
|---|---|---|
| 10,7 à 13,9 mm/s RMS sur plusieurs directions | Le comportement n’est pas compatible avec une réception sans réserve. | Le niveau global ne désigne pas, seul, le défaut mécanique. |
| Composante dominante à 1× rotation | Un balourd constitue une hypothèse cohérente à vérifier. | Une réponse à 1× peut aussi être amplifiée par la structure. |
| Réponse présente sur le moteur et le ventilateur | L’excitation se transmet par le châssis commun. | Les fixations et la souplesse du montage doivent aussi être examinées. |
| Accélération 0-C élevée au palier 4H | Une anomalie haute fréquence indépendante du balourd doit être surveillée. | Un essai de graissage partiellement concluant ne suffit pas à identifier seul la cause mécanique. |
Une validation en quatre étapes
Mesurer en régime nominal
Reproduire la vitesse, la charge et la configuration de fonctionnement attendues.
Comparer les points
Examiner le moteur, les paliers, les directions radiales et la direction axiale.
Analyser les signatures
Relier les fréquences mesurées aux phénomènes mécaniques plausibles.
Contrôler après action
Reprendre les mesures dans des conditions identiques et lever chaque réserve.
L’équilibrage réduit nettement la composante synchrone
L’analyse préalable confirme que l’équilibrage sur site est pertinent. La mesure finale, réalisée dans les mêmes conditions, quantifie ensuite l’efficacité de la correction.
Une correction réussie ne clôt pas automatiquement la réception
L’équilibrage traite efficacement la vibration à la fréquence de rotation. Deux anomalies distinctes restent néanmoins à corriger avant la levée complète des réserves.
Fixations des silentblocs
Le contact partiel de certaines vis avec le châssis crée un pont mécanique et réduit localement l’effet de suspension attendu.
Anomalie haute fréquence au roulement
L’atténuation partielle après graissage ne supprime pas toute l’énergie diffuse. Un contrôle mécanique puis une mesure vibratoire de confirmation restent nécessaires. Découvrez comment ADM interprète un défaut de roulement.
Réceptionner sur des mesures, pas sur une présomption
Une réception vibratoire établit un état de référence, distingue les défauts résiduels et vérifie l’efficacité des corrections avant l’acceptation définitive de l’équipement.
Elle apporte au mainteneur, au constructeur et à l’exploitant une base factuelle commune pour décider.
Décrivez l’équipement, le symptôme et vos contraintes d’exploitation
ADM vous aidera à distinguer un balourd, une résonance ou un autre phénomène mécanique, puis à définir la vérification ou la correction adaptée.
