Grippage de pompe : une bague en bronze supprime les défaillances

Des remplacements répétés ne suffisaient pas à fiabiliser cette pompe. L’analyse vibratoire, l’examen des pièces et la recherche de la cause racine ont conduit ADM à recommander une bague en bronze à la place de la fonte.

Après application de cette recommandation, le grippage a disparu. Depuis cette modification, aucune nouvelle défaillance n’a été signalée sur cette pompe.

Parler d’une défaillance répétée Voir les pièces et les constats →

Le problème rencontré

Réparer la pompe sans supprimer la cause du grippage

Sur une installation de procédé, la bague de guidage d’un pignon de pompage se dégradait anormalement vite. Le remplacement des composants permettait de repartir, mais la cause de l’usure devait encore être comprise.

ADM est intervenu après une remise en état, avec deux objectifs : évaluer l’état mécanique des pompes et rechercher ce qui pouvait provoquer une nouvelle défaillance.

Pompe industrielle à engrenages concernée par le diagnostic de grippage ADM — La pompe et son entraînement sur l’installation étudiée.

Mesures et interprétation

La vibration distingue l’état actuel et les priorités

Mesurer les deux pompesComparer les niveaux vibratoires, les impacts et les signatures d’engrènement sur les points accessibles.

Différencier les situationsUne pompe remise en état présente des vibrations faibles. La seconde montre des impacts anormaux nécessitant une intervention rapide.

Compléter par l’examen mécaniqueConfronter le diagnostic aux traces de grippage sur la bague et à l’arrachement de matière sur l’arbre.

La mesure vibratoire a permis de hiérarchiser les interventions. Sur la pompe réparée, son niveau faible ne suffisait toutefois pas à expliquer les dégradations précédentes ni à écarter un risque de récidive.

Les preuves sur les pièces

Du pignon à l’arbre : observer les surfaces qui travaillent ensemble

Les photographies prises lors de l’intervention montrent les organes concernés. Elles complètent les mesures pour comprendre le contact entre la bague et l’arbre.

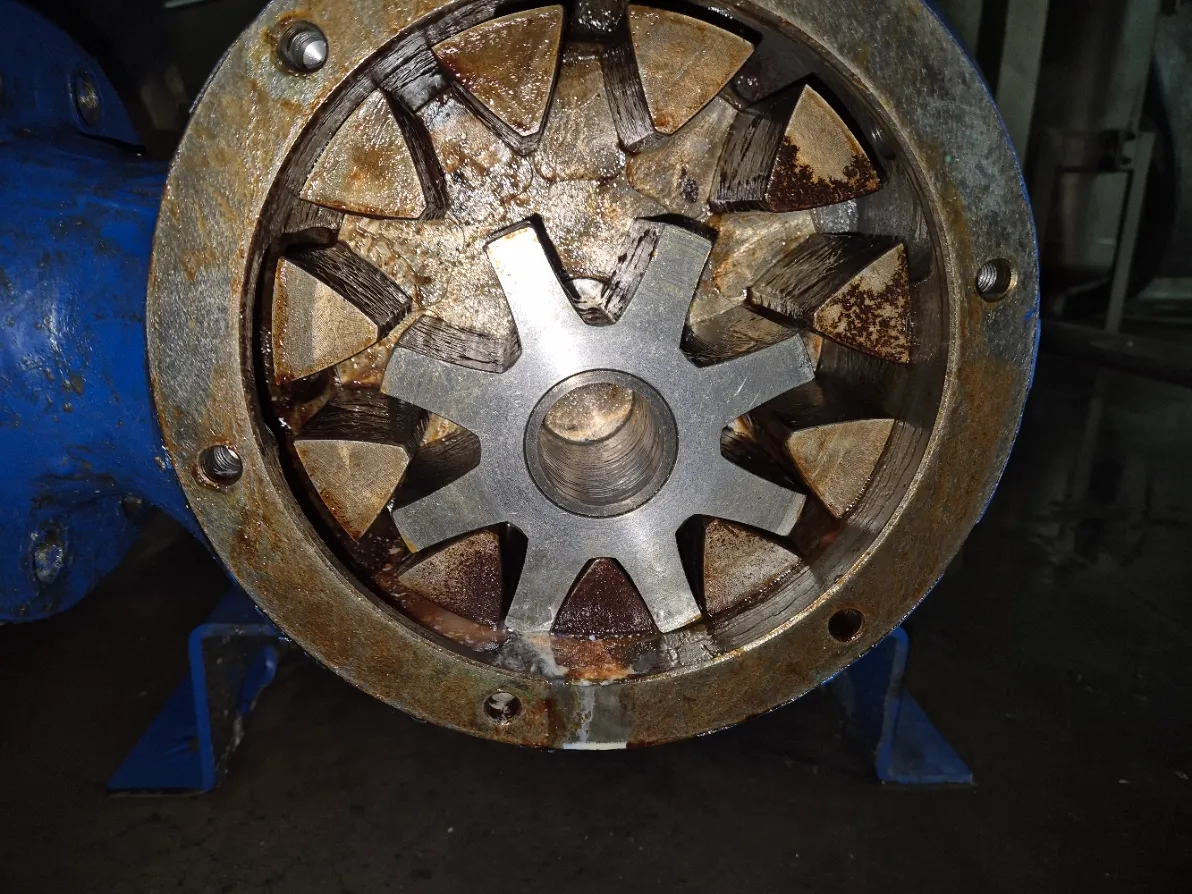

Pompe ouverte : pignon et engrènement visibles lors de l’inspection — **Pompe ouverte.** Le pignon et l’engrènement permettent de situer l’organe de guidage.

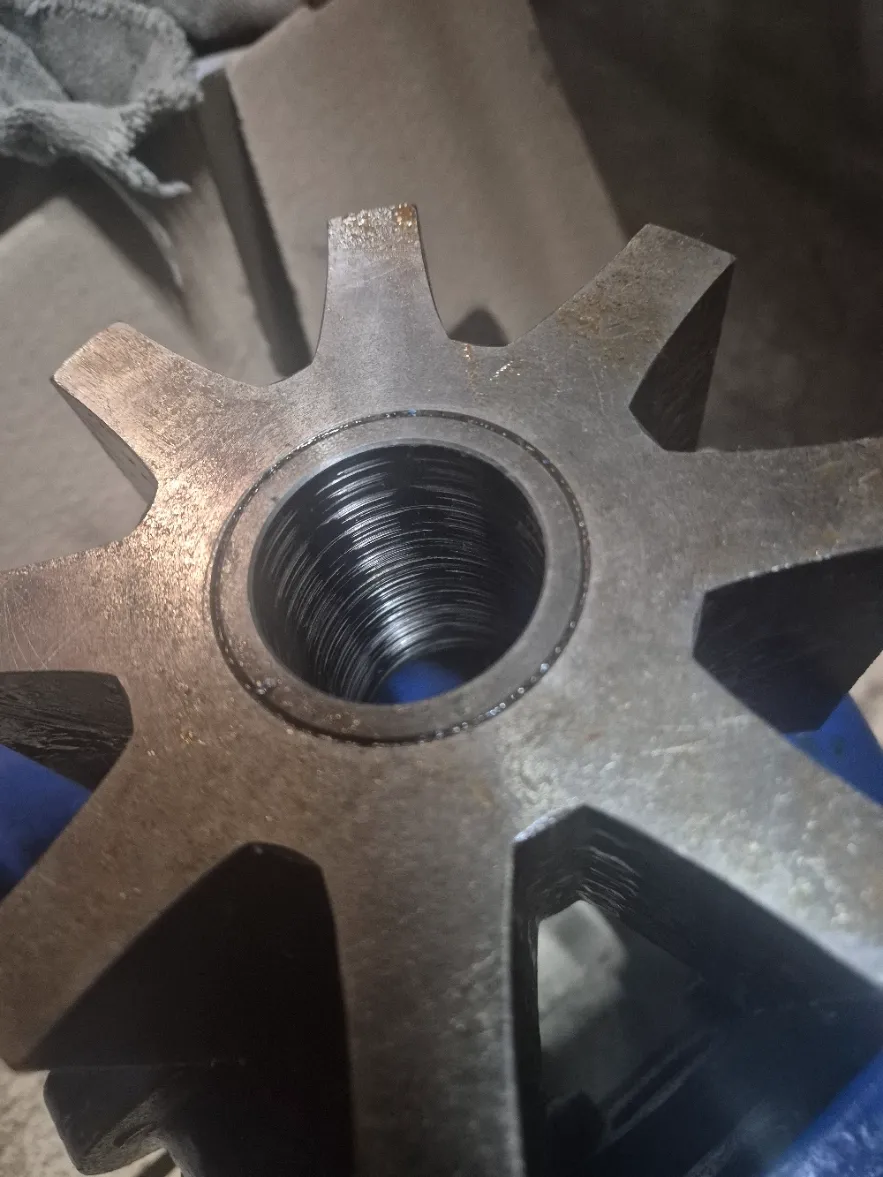

Traces de grippage sur la surface intérieure de la bague du pignon — **Bague du pignon.** Les surfaces intérieures portent les traces du grippage.

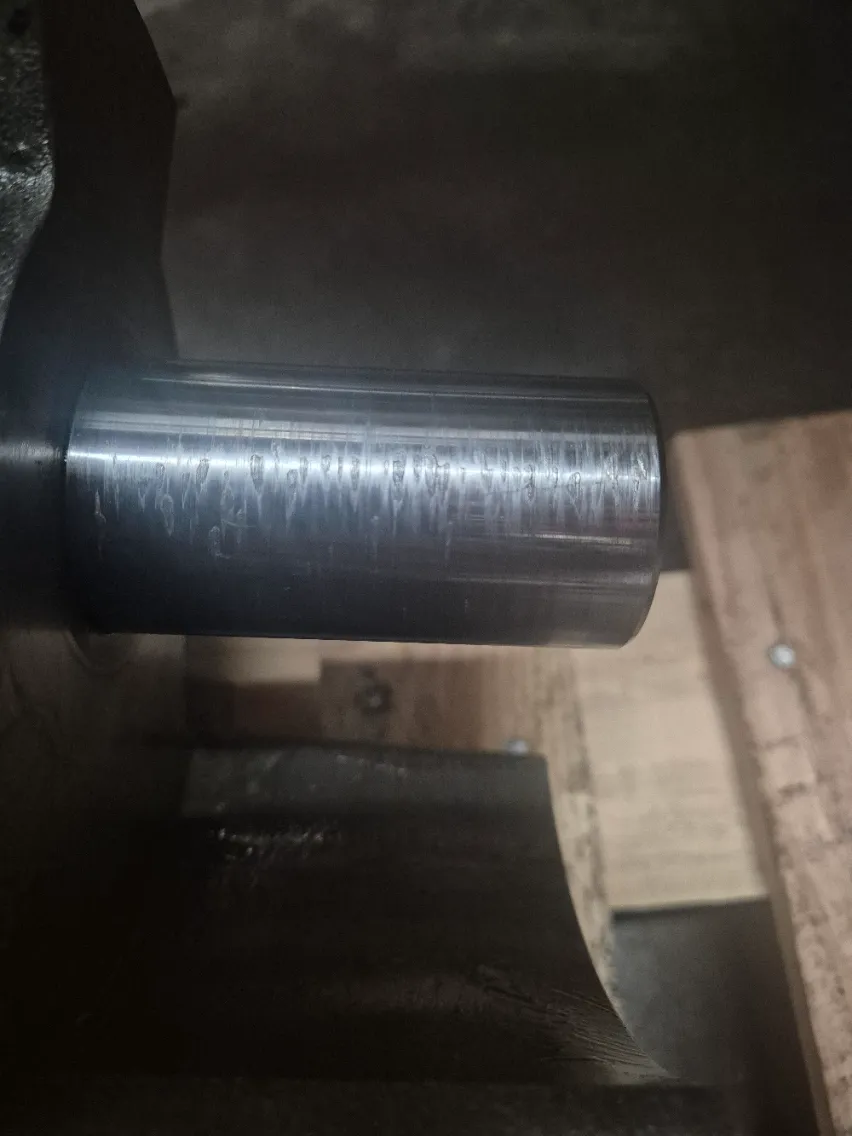

Arrachement de matière et traces de grippage sur la portée de l’arbre de pompe — **Portée de l’arbre.** L’arrachement de matière documente la dégradation du contact avec la bague.

Recherche de la cause racine

Modifier la matière de la bague pour traiter le grippage

Le diagnostic a conduit à examiner l’association entre la bague initialement en fonte, l’arbre et le fluide pompé. Remplacer les pièces à l’identique aurait laissé subsister cette configuration.

ADM a recommandé le passage à une bague en bronze. Cette recommandation a ensuite été appliquée sur la pompe.

Le choix concerne cette installation et ses conditions de fonctionnement. Il résulte du croisement des mesures, des observations mécaniques et du contexte du procédé.

Résultat confirmé après modification

Grippage supprimé, défaillances arrêtées

La bague en fonte a été remplacée par une bague en bronze conformément à la recommandation ADM.

Depuis cette modification, la pompe ne présente plus de grippage ni de nouvelle défaillance signalée.

Le problème a été résolu en traitant la cause de la dégradation, au-delà du seul remplacement de la pièce endommagée.

Ce que ce cas apporte à votre maintenance

Relier le diagnostic à une correction durable

Une mesure correcte après réparation peut coexister avec un risque de récidive. L’historique, les pièces démontées et les conditions du procédé permettent de poursuivre l’investigation.

Dans ce cas, l’analyse vibratoire a objectivé les états mécaniques. L’analyse de la cause racine a guidé la modification de la bague. Le retour d’exploitation confirme ensuite l’efficacité de la correction.
