Audit d’alignement d’un parc de pompes : pourquoi certaines restent-elles hors tolérances ?
Sur 111 pompes contrôlées, seules 5 respectaient initialement les tolérances d’alignement. La campagne laser a permis de corriger 94 machines et de porter le nombre de pompes conformes à 58. Les autres cas montrent une réalité de terrain essentielle : le laser calcule la correction, mais le châssis, les fixations et les contraintes mécaniques déterminent si elle peut réellement être appliquée.
Mesurer un parc, corriger les écarts, organiser la suite
Cet exemple d’intervention réalisé en Occitanie au printemps 2026 montre qu’un audit d’alignement ne doit pas se limiter à une succession de relevés. Il doit produire une vision consolidée du parc, distinguer les corrections immédiatement réalisables des travaux mécaniques nécessaires et préparer un suivi conditionnel en fonctionnement.
Le taux de conformité est passé de 4,5 % à 52,3 %. Les pompes restant hors tolérances n’ont pas été abandonnées sans explication : les obstacles mécaniques ont été identifiés afin de préparer les reprises nécessaires.
Un parc étendu, des montages et des contraintes très différents

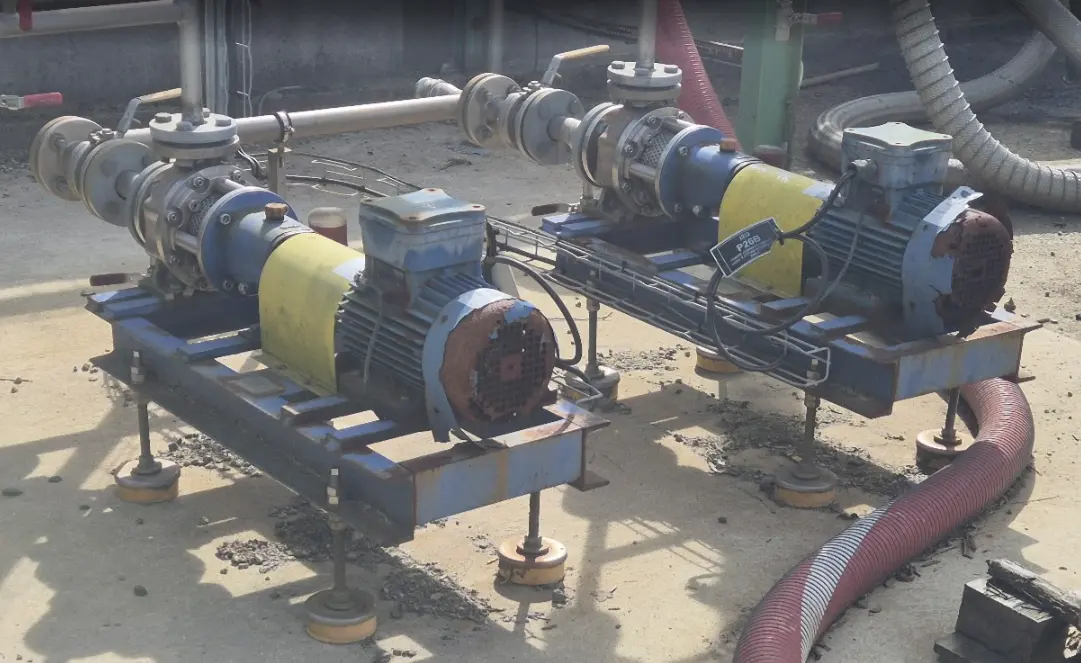

La mission portait sur le contrôle de 130 groupes motopompes. Les conditions d’accès et de disponibilité ont permis de contrôler effectivement 111 équipements. Chaque accouplement a été mesuré au laser, puis corrigé lorsque la géométrie et les possibilités de déplacement du moteur le permettaient.
Une campagne de cette ampleur ne se résume pas à additionner des fiches machine. Elle permet de quantifier l’état initial du parc, de hiérarchiser les défauts, de distinguer les écarts corrigibles immédiatement et de repérer les installations nécessitant une reprise du support ou des fixations.
Quatre techniciens mobilisés pour réduire les délais d’intervention
Pour traiter ce parc étendu dans un délai maîtrisé, ADM a organisé une intervention conjointe entre ses agences Nord et Sud-Ouest, Valeq et VibraMéca. Quatre techniciens ont travaillé de concert afin de répartir les contrôles, les corrections et les validations sur les différents groupes motopompes.
Cette coopération a permis de réduire les délais de réalisation, de gagner en efficacité opérationnelle et de conserver une méthode commune pour l’ensemble du parc : mêmes critères de contrôle, même logique de correction et synthèse consolidée des résultats.
Yvan Vicens · Valeq
Valeq intervient aux côtés d’ADM lorsque l’ampleur d’une campagne nécessite de conjuguer les compétences, les moyens de mesure et la proximité régionale.
Pierre Arnault · VibraMéca
VibraMéca complète le dispositif lorsqu’une mission exige un renfort opérationnel, des compétences croisées ou des moyens techniques supplémentaires.
Cette campagne illustre la capacité d’ADM à dimensionner l’équipe selon l’ampleur de la mission. Le client bénéficie ainsi d’une mobilisation rapide, tout en conservant une méthode de mesure et une lecture technique homogènes.

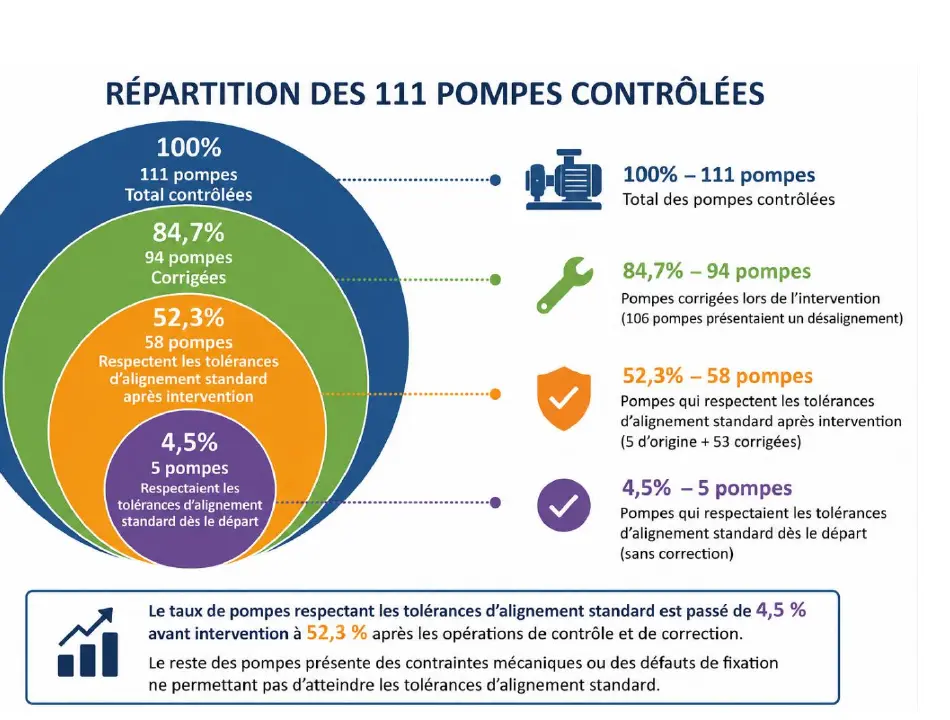

De 5 à 58 pompes conformes après contrôle et correction
Le bilan distingue clairement le nombre d’équipements contrôlés, corrigés et finalement conformes. Cette lecture évite de confondre une opération de réglage avec un résultat réellement obtenu et validé.
Le résultat ne se lit pas seulement dans le nombre de machines réglées. Il se mesure au nombre de machines revenues dans les tolérances et à la précision des travaux définis pour celles qui ne pouvaient pas encore y parvenir.
Une correction calculée doit rester mécaniquement réalisable

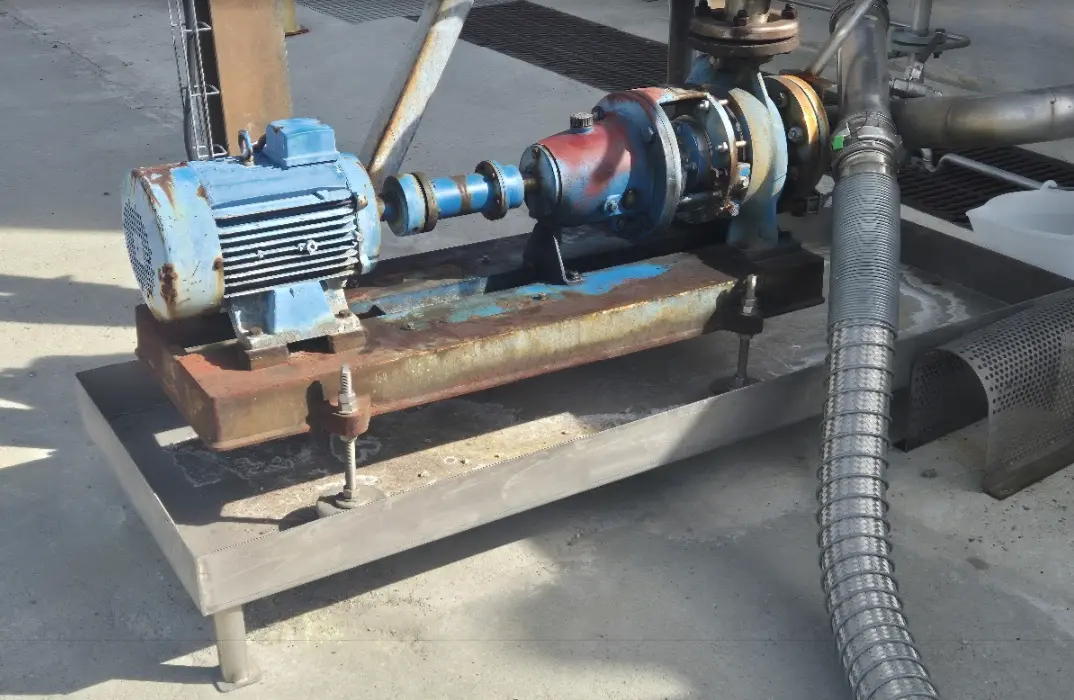

La correction verticale s’effectue généralement par retrait ou ajout de cales sous les pieds du moteur. La correction horizontale exige un déplacement latéral réel. Si les trous de fixation, le châssis, les ancrages, les appuis ou les tuyauteries bloquent ce mouvement, la cible affichée par le système laser ne peut pas être atteinte.
| Obstacle constaté | Conséquence sur l’alignement | Action de fiabilisation |
|---|---|---|
| Course horizontale insuffisante | Le moteur ne peut pas rejoindre la position latérale calculée. | Reprendre ou agrandir les trous de fixation, puis contrôler de nouveau. |

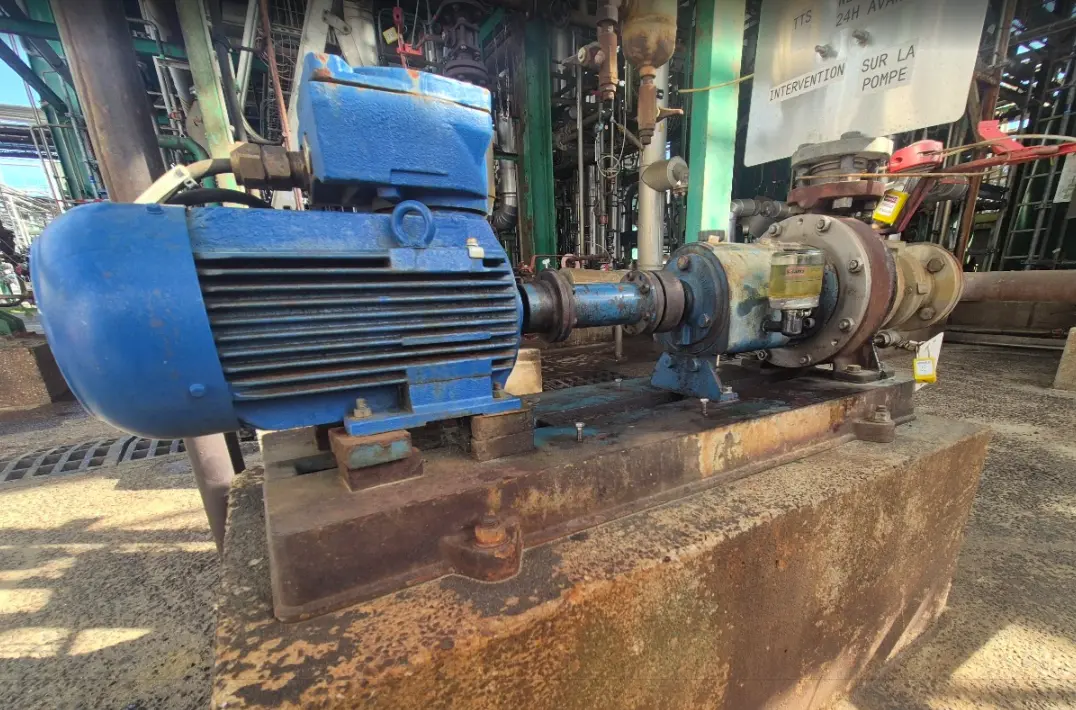

| Châssis ou ancrages dégradés | Le serrage modifie la position ou ne stabilise pas durablement la machine. | Réparer le support, les appuis et les ancrages avant le réglage final. |
| Contraintes de tuyauterie | La pompe peut être déplacée par les efforts transmis aux brides. | Contrôler les contraintes externes et la position après raccordement. |
| Calage ou appuis insuffisants | Un pied bancal ou un empilage inadéquat dégrade la répétabilité. | Reprendre les appuis, utiliser un calage adapté et valider après serrage. |
Le système laser fournit une mesure et une correction géométrique précises. L’expertise terrain consiste à identifier pourquoi le déplacement demandé n’est pas réalisable et à définir les travaux qui rendront la machine réglable.
En hypothèse basse, près de 7 000 € par an uniquement sur l’électricité
Le calcul reprend la borne basse du rapport : 2 % de surconsommation, un moteur de 5,5 kW, 4 000 heures de fonctionnement par an et un prix de 0,15 €/kWh. Appliquée aux 106 machines désalignées, cette hypothèse représente environ 46 640 kWh, soit 6 996 € par an.
Il s’agit d’un ordre de grandeur construit avec des hypothèses homogènes. Une campagne de mesure électrique dédiée reste nécessaire pour calculer le gain réel machine par machine.Un chiffrage volontairement limité au poste électrique
Cette estimation ne comprend pas les roulements, accouplements, garnitures mécaniques, arbres, pompes ou moteurs dont l’usure peut être accélérée par les efforts supplémentaires. Elle ne comprend pas non plus les interventions d’urgence, les arrêts non planifiés, la perte de production ou les conséquences sur la qualité du procédé.
Le coût global d’exploitation associé aux défauts d’alignement est donc supérieur à ce seul poste électrique. La partie mécanique et la perte d’exploitation ne sont pas chiffrées dans ce cas, car elles dépendent de la criticité, du procédé et de l’historique de chaque équipement.
L’estimation basse suffit à montrer qu’un programme de contrôle et de correction peut produire un intérêt économique avant même d’intégrer les coûts de défaillance.
Transformer la campagne d’alignement en plan de fiabilisation
L’objectif n’est pas de produire 111 résultats isolés. Il est de transformer les mesures en décisions de maintenance ordonnées, compatibles avec les contraintes du site.
Contrôler
Mesurer chaque accouplement dans les deux plans, vérifier la répétabilité et qualifier l’état initial.
Corriger
Appliquer les déplacements réalisables, maîtriser le calage et valider la position après serrage.
Lever les obstacles
Identifier les châssis, ancrages, fixations ou contraintes externes empêchant l’atteinte des tolérances.
Prioriser
Classer les travaux complémentaires selon la sévérité du défaut, la criticité de la pompe et son comportement en fonctionnement.
Suivre les pompes en vibration, en fonctionnement et sans arrêt
L’alignement remet la géométrie sous contrôle à la date de l’intervention. Il ne peut pas empêcher seul les évolutions liées au tassement des appuis, aux reprises de maintenance, aux contraintes de tuyauterie, au desserrage, à l’usure ou aux modifications du procédé.
Détecter les nouvelles dérives
La tendance vibratoire met en évidence une évolution du comportement avant que la dégradation ne devienne visible ou ne provoque une panne.
Diagnostiquer sans interrompre
Les mesures sont réalisées sur les machines en fonctionnement nominal. Elles permettent d’orienter le diagnostic sans immobiliser inutilement le parc.
Adapter le plan de maintenance
Les résultats permettent de concentrer les contrôles laser et les opérations mécaniques sur les équipements qui présentent une dérive réelle ou un niveau de risque prioritaire.
Recommandation ADM : réaliser une mesure vibratoire de réception après alignement, puis mettre en place un suivi régulier. Une périodicité trimestrielle constitue une base pertinente pour ce parc ; elle peut ensuite être ajustée selon la criticité, la stabilité des tendances et les conditions d’exploitation.
Aligner le parc, puis surveiller son comportement réel
La campagne laser apporte une photographie géométrique précise. Elle corrige les machines réglables et définit les reprises nécessaires pour les autres. Le suivi vibratoire complète cette démarche en observant les équipements dans leurs conditions réelles de charge et de fonctionnement.
Cette complémentarité permet de détecter les dérives d’alignement, mais également les défauts de roulements, de fixation, les balourds, les anomalies électriques et certains phénomènes hydrauliques comme la cavitation. Le plan de maintenance peut alors être ajusté à partir de mesures factuelles.
La solution durable n’est donc pas une campagne ponctuelle répétée à l’identique : c’est un pilotage du parc associant alignement ciblé et surveillance vibratoire.
Décrivez l’équipement, le symptôme et vos contraintes d’exploitation
ADM peut associer analyse vibratoire, contrôle d’alignement laser et inspection mécanique afin d’identifier la cause du défaut et de définir une correction durable.
