Accouplement à lamelles fortement dégradé avec fixation manquante
Ressource technique · Analyse vibratoire et alignement laser

Vibration à 1× : comment l’analyse vibratoire révèle-t-elle un désalignement ?

Une analyse vibratoire réalisée sans interrompre la production a permis d’identifier un défaut géométrique, de justifier l’arrêt de la machine et d’orienter immédiatement les contrôles. La mesure laser a ensuite quantifié le désalignement, tandis que l’inspection visuelle a confirmé la dégradation de l’accouplement.

Par Olivier NonclercqAnalyste vibratoire Catégorie III · ADM
L’essentiel

Détecter, quantifier, confirmer : trois moyens complémentaires

La vibration à la fréquence de rotation constituait le premier indice. Sa présence simultanée dans les directions radiales et axiales, sur plusieurs paliers, orientait le diagnostic vers un défaut global de la ligne d’arbres. Le contrôle laser et l’inspection mécanique ont transformé cette orientation en décision de maintenance argumentée.

1 · DÉTECTER

Analyse vibratoire en fonctionnement

Les mesures globales et spectrales ont localisé un comportement dynamique dégradé sans interrompre le fonctionnement de l’équipement.

2 · QUANTIFIER

Contrôle d’alignement laser

La mesure a confirmé un défaut horizontal et donné les valeurs nécessaires pour préparer une correction géométrique maîtrisée.

3 · CONFIRMER

Inspection visuelle

L’état des lamelles et l’absence d’une fixation ont confirmé que l’accouplement était hors service et que l’arrêt était justifié.

Exemple d’intervention ADM · Occitanie · hiver 2026

Des vibrations anormales sur un ensemble moteur-compresseur

ADM intervient en Occitanie sur un compresseur frigorifique industriel entraîné par un moteur électrique. L’exploitant signale des vibrations anormales et souhaite connaître l’état mécanique de l’ensemble avant toute décision.

La première phase est réalisée dans des conditions représentatives du fonctionnement. Elle ne nécessite pas d’ouvrir l’accouplement ni de démonter la transmission. Cette approche permet d’observer la machine sous charge et de rechercher la signature dynamique réellement transmise aux paliers.

Six points de mesure suivis dans les directions horizontale, verticale et axiale.
Vitesses globales comprises entre 4,52 et 27,77 mm/s RMS, avec des dépassements généralisés.
Maximum de 27,77 mm/s RMS en axial sur un palier du compresseur.
Décision immédiate. L’analyse vibratoire a fourni suffisamment d’indices pour identifier un problème géométrique probable et justifier un arrêt contrôlé de la machine avant aggravation.

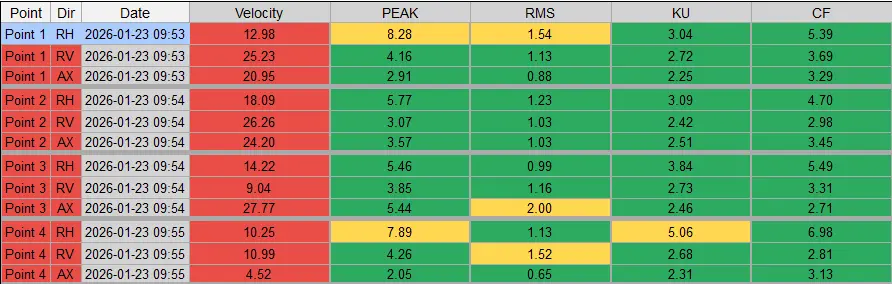

Tableau de bord vibratoire d’un ensemble moteur-compresseur montrant des niveaux élevés dans plusieurs directions
Le tableau de bord met en évidence des niveaux élevés et généralisés. La répartition sur plusieurs paliers et directions impose une analyse spectrale complémentaire.
L’indice spectral

Une forte composante à 1× ne signifie pas automatiquement « équilibrer »

Les spectres de vitesse sont dominés par la composante à une fois la vitesse de rotation. Sur cet ensemble, la vibration ne se limite toutefois pas à une seule direction radiale. Les amplitudes élevées en axial et leur cohérence sur la ligne orientent vers une combinaison possible de déséquilibre et de désalignement.

Les indicateurs d’accélération, de kurtosis et de facteur de crête restent globalement modérés. L’analyse d’enveloppe ne révèle pas de signature caractéristique d’un défaut de roulement. Cette absence ne suffit pas à elle seule pour conclure, mais elle recentre le contrôle sur la géométrie de la transmission et l’accouplement.

Enseignement. La fréquence dominante indique où chercher ; elle ne désigne pas automatiquement la correction. Ajouter une masse sans vérifier l’alignement aurait pu traiter une composante secondaire tout en laissant la cause première agir.

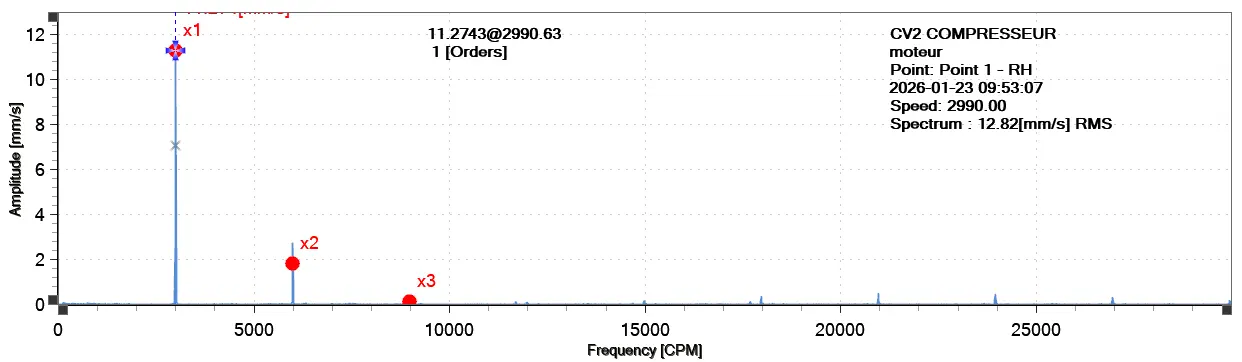

Spectre vibratoire dominé par une composante à une fois la vitesse de rotation
Spectre de vitesse sur un palier moteur : la composante à 1× domine, mais elle doit être confrontée aux directions de mesure et aux contrôles mécaniques.
Contrôle complémentaire

Le laser confirme et quantifie le désalignement

Le diagnostic vibratoire a orienté la recherche vers un défaut géométrique. Le contrôle d’alignement laser a ensuite permis de mesurer précisément la position relative des arbres et de distinguer les deux plans.

Résultat d’alignement laser acceptable dans le plan vertical d’un moteur et d’un compresseur
Plan vertical : état mesuré acceptable, à optimiser lors de la reprise complète.
Résultat d’alignement laser hors tolérances dans le plan horizontal d’un moteur et d’un compresseur
Plan horizontal : valeurs hors tolérances, confirmant la nécessité d’une correction.
Cause première retenue. Le désalignement horizontal explique les contraintes appliquées à la transmission et constitue le défaut à corriger pour pérenniser l’ensemble. Le remplacement de l’accouplement ne peut pas être dissocié de la reprise géométrique.
Accouplement à lamelles fortement dégradé avec fixation manquante sur un ensemble moteur-compresseur
Confirmation visuelle

L’accouplement montre les conséquences mécaniques du défaut

L’inspection visuelle révèle des lamelles fortement dégradées et une fixation manquante. L’accouplement est hors service. Cette observation confirme la criticité détectée par les vibrations et rend le maintien à l’arrêt nécessaire.

La photographie apporte une preuve directe de la dégradation, mais elle ne doit pas conduire à limiter l’intervention au remplacement de la pièce visible. Un accouplement neuf remonté sur des arbres toujours désalignés resterait soumis à des efforts anormaux.

Réparer sans traiter la cause aurait été insuffisant. Remplacer seulement l’accouplement aurait supprimé le composant endommagé, sans corriger le désalignement qui a contribué à sa dégradation.
Comparaison pédagogique

Ce que chaque moyen apporte au diagnostic

Moyen utiliséCe qu’il démontre dans ce casDécision rendue possible
Analyse vibratoire globaleNiveaux élevés sur plusieurs points et directions, jusqu’à 27,77 mm/s RMS.Identifier un état mécanique défavorable sans interrompre le fonctionnement.
Analyse spectraleDominance de 1× rotation et sollicitation radiale et axiale ; absence de signature de roulement caractéristique.Orienter le diagnostic vers la ligne d’arbres plutôt que vers une simple dégradation de roulement.
Alignement laserPlan vertical acceptable et plan horizontal hors tolérances.Confirmer et quantifier le désalignement avant correction.
Inspection visuelleLamelles dégradées et fixation manquante sur l’accouplement.Confirmer la criticité mécanique et maintenir la machine à l’arrêt.
Contrôle final à prévoirMesures après remplacement et réalignement.Valider l’efficacité des corrections avant un fonctionnement durable.
De la détection à la remise en service

La séquence de correction recommandée par ADM

La fiabilisation repose sur une suite logique. Chaque étape traite un niveau différent du problème et prépare la validation suivante.

1

Arrêter

Maintenir l’équipement à l’arrêt au regard des niveaux vibratoires et de l’état de l’accouplement.

2

Remplacer

Remettre en conformité ou remplacer complètement l’accouplement dégradé.

3

Réaligner

Corriger le plan horizontal et optimiser l’ensemble de la géométrie moteur-compresseur.

4

Valider

Réaliser un nouveau contrôle vibratoire pour confirmer la baisse des niveaux avant exploitation durable.

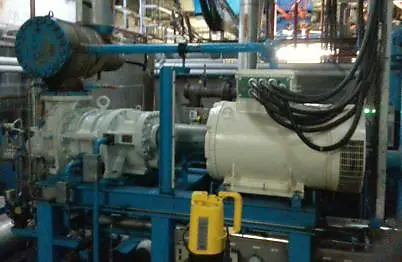

Ensemble moteur-compresseur industriel contrôlé par analyse vibratoire et alignement laser
Choisir une correction durable

L’analyse vibratoire justifie l’arrêt ; la mesure laser sécurise la réparation

Dans ce cas, l’analyse vibratoire a permis d’identifier le problème pendant le fonctionnement et d’éviter une intervention limitée au symptôme visible. La complémentarité entre vibration, alignement laser et inspection a ensuite permis de confirmer le diagnostic et de définir une réparation cohérente.

Cette approche protège la machine contre une remise en service prématurée. Elle évite de remplacer un accouplement sans supprimer les contraintes géométriques qui l’ont dégradé.

Parler d’une machine avec un analyste

Décrivez l’équipement, le symptôme et vos contraintes d’exploitation

ADM peut associer analyse vibratoire, contrôle d’alignement laser et inspection mécanique afin d’identifier la cause du défaut et de définir une correction durable.
